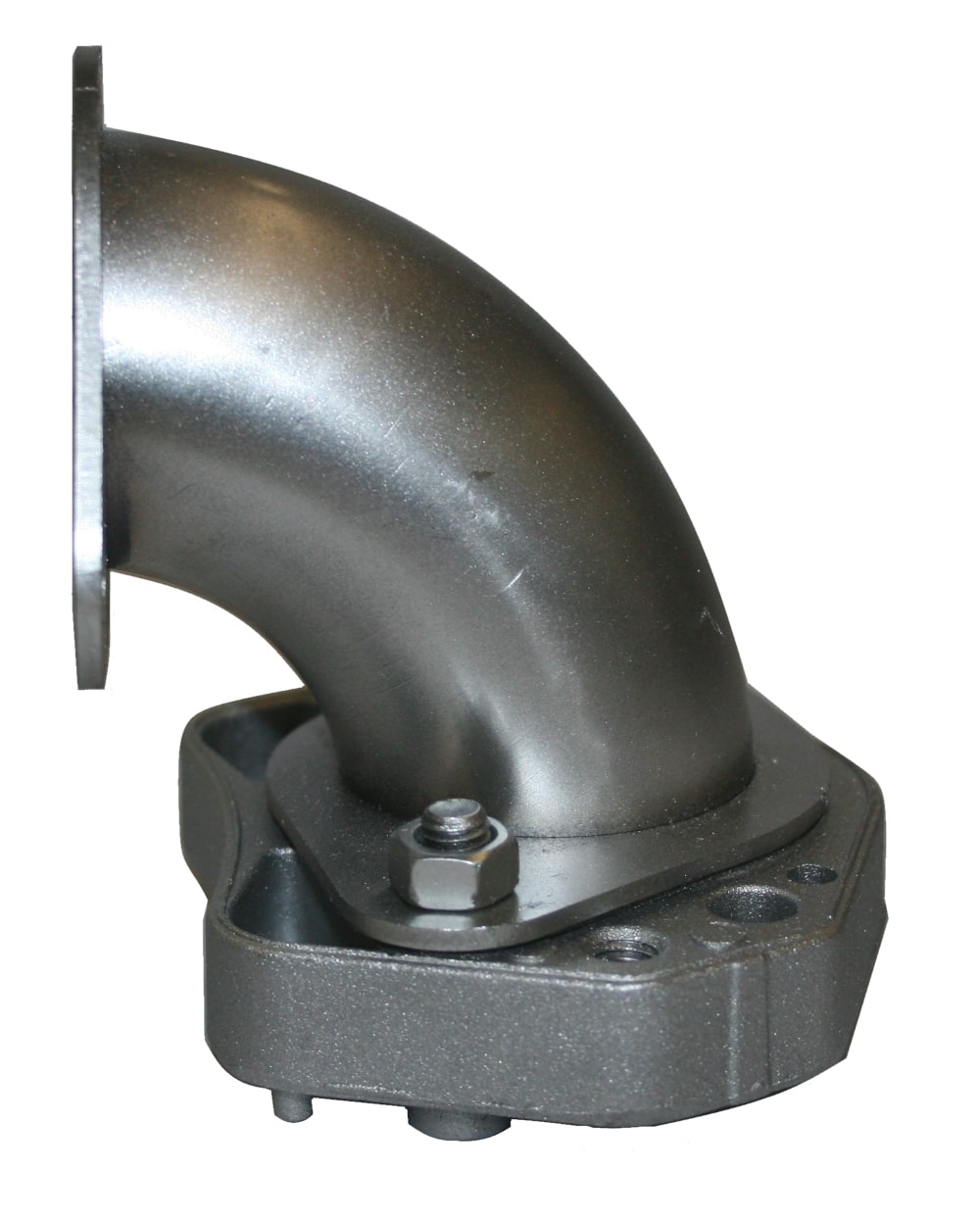

90°-Bogen für Schalldämpfer (Gr. 4)

27,81 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage (nach Deutschland)

Produktnummer: 920252
Produktinformationen "90°-Bogen für Schalldämpfer (Gr. 4)"

90°-Bogen für 2-stufige Seitenkanalverdichter
zur Umrüstung von senkrechter auf parallele Schalldämpferausrichtung

Flanschgröße: Gr.4
passend für: SKV-ND-230 / SKV-ND-320



Zubehör

SKV mit 320 m³/h
2 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 320 m³/hAnschlußgewinde: G 2" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druckbetriebmax. [mbar] Vakuumbetriebmax. [mbar] SKV-ND-320-3-916 A300 3~ 2,2 IE1 200-240 Δ / 345-415 Y 5,6 +190 -200 SKV-ND-320-3-926 A302 3~ 3,0 IE1 200-240 Δ / 345-415 Y 7,2 +250 -250 SKV-ND-320-3-937 A304 3~ 4,3 IE1 345-415 Δ / 600-720 Y 10,0 +360 -360 SKV-ND-320-3-947 A306 3~ 5,5 IE1 345-415 Δ / 600-720 Y 13,3 +500 -420 SKV-ND-320-3-957 A308 3~ 7,5 IE1 345-415 Δ / 600-720 Y 16,7 +610 -420 SKV-ND-320-3-826 1 3~ 3,0 IE2 200-260 Δ / 350-450 Y 6,5 +210 -230 SKV-ND-320-3-836 2 3~ 4,0 IE2 200-260 Δ / 350-450 Y 8,4 +320 -340 SKV-ND-320-3-837 2 3~ 4,0 IE2 350-450 Δ / 610-715 Y 8,4 +320 -340 SKV-ND-320-3-846 3 3~ 5,5 IE2 200-260 Δ / 350-450 Y 11,1 +460 -420 SKV-ND-320-3-856 4 3~ 7,5 IE2 200-260 Δ / 350-450 Y 15,0 +610 -420 SKV-ND-320-3-716 1 3~ 2,5 IE3 200-240 Δ / 380-420 Y 5,0 +160 -170 SKV-ND-320-3-726 2 3~ 3,45 IE3 200-240 Δ / 380-420 Y 6,7 +260 -270 SKV-ND-320-3-736 3 3~ 4,6 IE3 200-240 Δ / 380-420 Y 8,6 +360 -400 SKV-ND-320-3-746 4 3~ 6,3 IE3 200-240 Δ / 380-420 Y 11,8 +530 -420 SKV-ND-320-3-756 5 3~ 8,6 IE3 200-240 Δ / 380-420 Y 15,5 +610 -420 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie

Varianten ab 783,90 €*
871,00 €*
SKV mit 230 m³/h
2 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 230 m³/hAnschlußgewinde: G 2" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druckbetriebmax. [mbar] Vakuumbetriebmax. [mbar] SKV-ND-230-3-946 A240 3~ 3,0 IE1 200-240 Δ / 345-415 Y 7,2 +410 -340 SKV-ND-230-3-957 A242 3~ 4,0 IE1 345-415 Δ / 600-720 Y 9,5 +440 -390 SKV-ND-230-3-846 1 3~ 3,0 IE2 200-260 Δ / 350-450 Y 6,5 +360 -340 SKV-ND-230-3-746 1 3~ 3,45 IE3 200-240 Δ / 380-420 Y 6,7 +410 -370 SKV-ND-230-3-756 2 3~ 4,6 IE3 200-240 Δ / 380-420 Y 8,9 +500 -370 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie

Varianten ab 686,70 €*
763,00 €*
