SKV mit 145 m³/h
slide 2 of 3
slide 1 to 3 of 3
| Anzahl | Stückpreis |
|---|---|
| Bis 2 |
349,00 €*
|
| Ab 3 |
314,10 €*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage (nach Deutschland)
Produktnummer:
SKV-NS-145-3-726
Produktinformationen "SKV mit 145 m³/h"

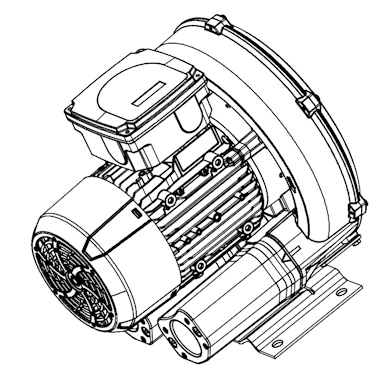

1 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz:
max. Luftmenge: 145 m³/h
Anschlußgewinde: G 1½"

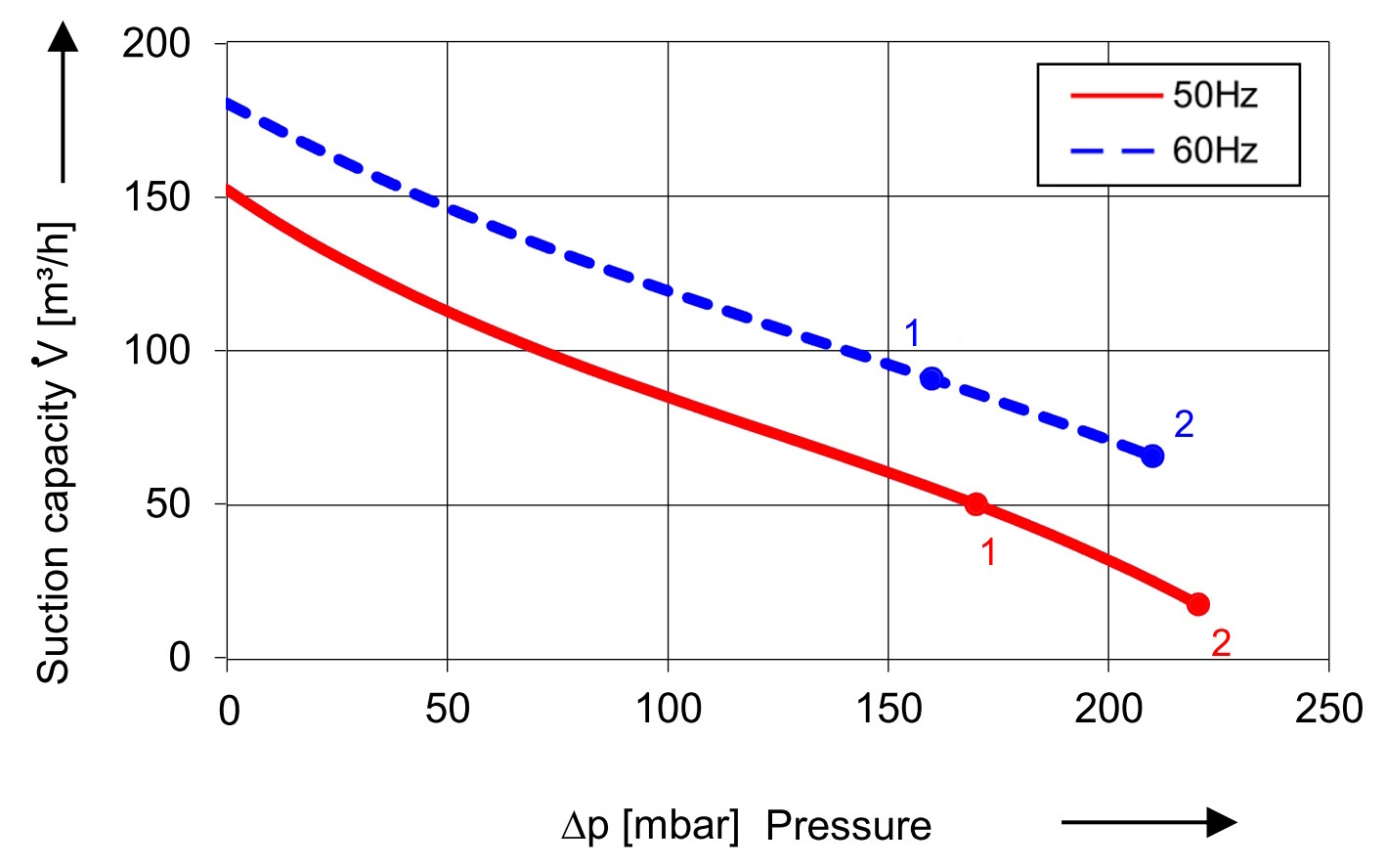

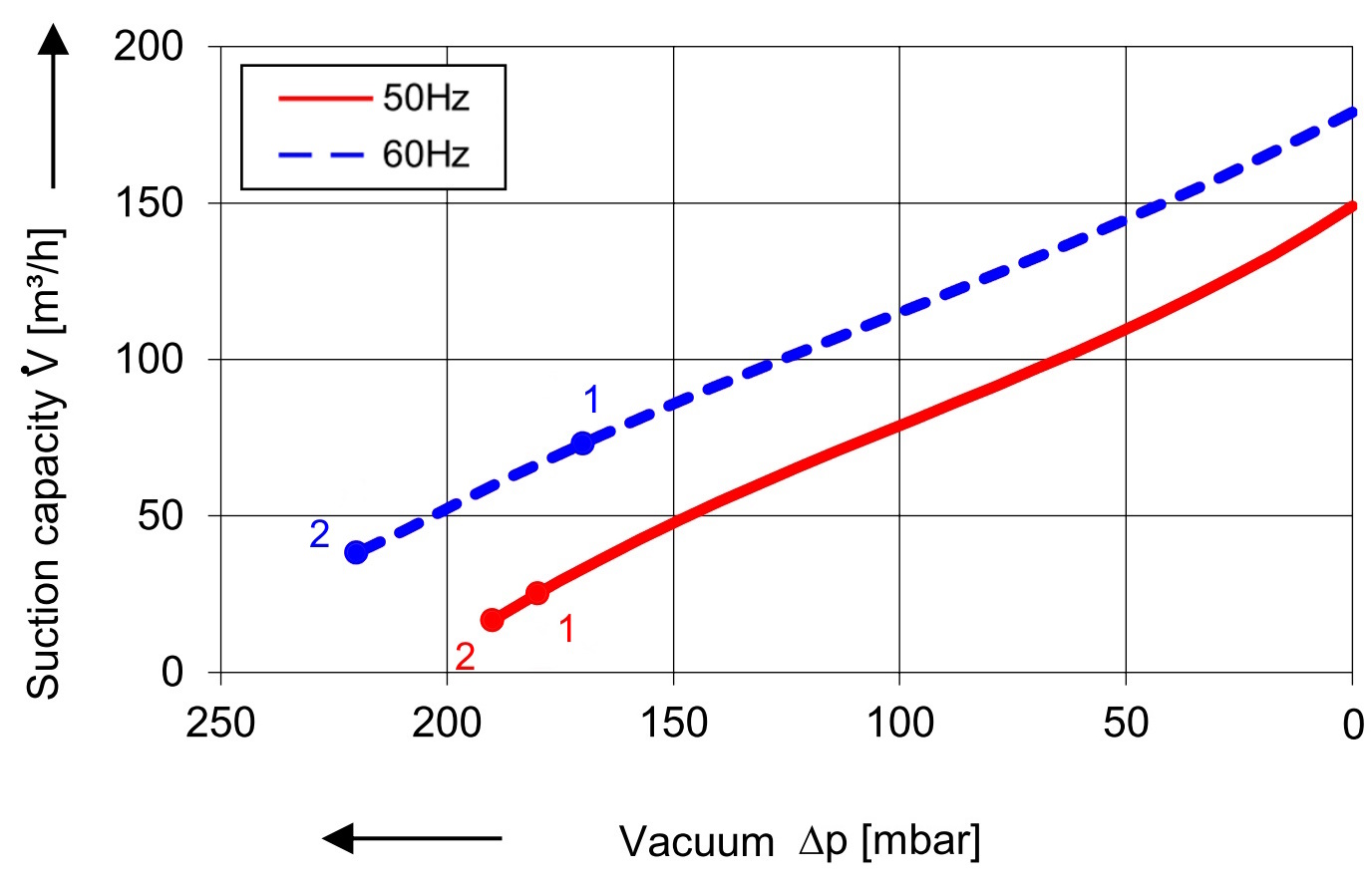

| Modell | Kurven- punkt |
Anzahl Phasen |
Motor- leistung [kW] |
Energie- effizienz- klasse |
Spannung [V] |
Strom [A] |
Druckbetrieb max. [mbar] |
Vakuumbetrieb max. [mbar] |
|
| SKV-NS-145-1-111 |
A190S |
1~ |
0,8 |
- |
230 |
5,2 |
+160 |
-150 |
|
| SKV-NS-145-1-121 |
A192S |
1~ |
1,1 |
- |
230 |
7,3 |
+190 |
-150 |
|
| SKV-NS-145-3-906 |
A190 |
3~ |
0,7 |
IE1 |
200-240 Δ / 345-415 Y |
2,2 |
+120 |
-120 |
|
| SKV-NS-145-3-916 |
A192 |
3~ |
0,85 |
IE1 |
200-240 Δ / 345-415 Y |
2,4 |
+160 |
-160 |
|
| SKV-NS-145-3-926 |
A194 |
3~ |
1,3 |
IE1 |
200-240 Δ / 345-415 Y |
3,3 |
+200 |
-170 |
|
| SKV-NS-145-3-806 |
1 |
3~ |
0,55 |
IE2 |
 |
200-260 Δ / 350-450 Y |
1,57 |
+90 |
-90 |
| SKV-NS-145-3-816 |
2 |
3~ |
0,75 |
IE2 |
|
200-260 Δ / 350-450 Y |
1,8 |
+130 |
-130 |
| SKV-NS-145-3-826 |
3 |
3~ |
1,1 |
IE2 |
|
200-260 Δ / 350-450 Y |
2,5 |
+200 |
-170 |
| SKV-NS-145-3-716 |
1 |
3~ |
0,95 |
IE3 |
|
200-240 Δ / 380-420 Y |
2,1 |
+170 |
-180 |
| SKV-NS-145-3-726 |
2 |
3~ |
1,3 |
IE3 |
|
200-240 Δ / 380-420 Y |
2,85 |
+220 |
-190 |
Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.

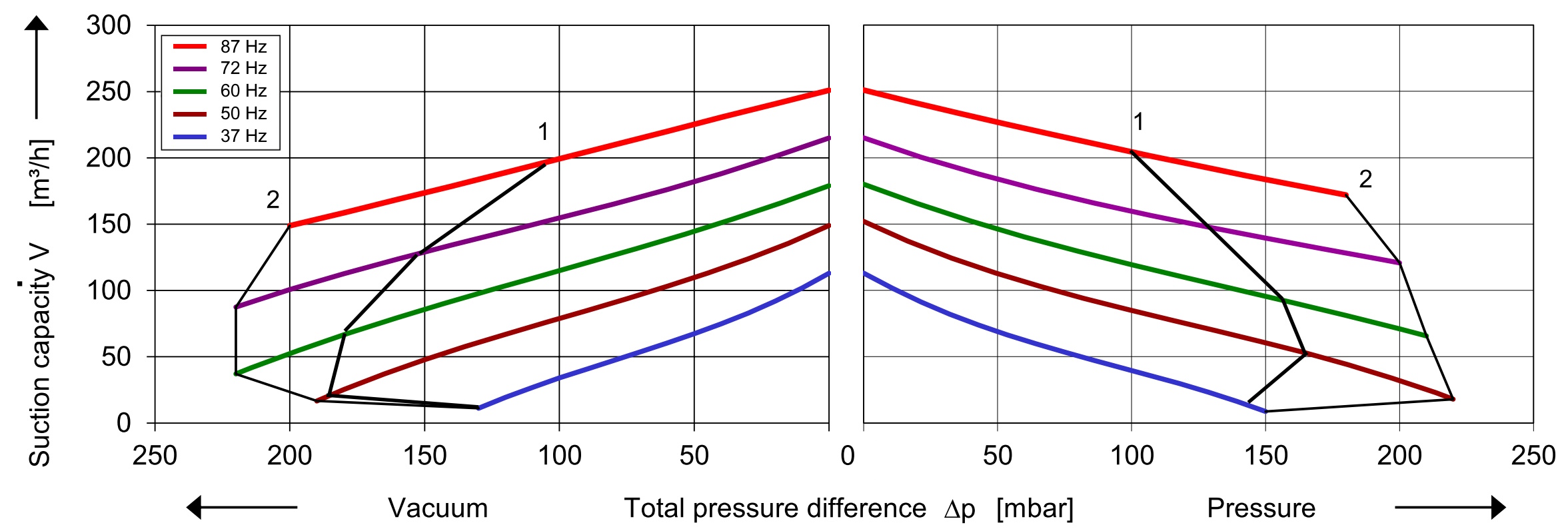

FU-Betrieb:
- Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden
⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie - Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden
⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
