Druckschalter für Filterüberwachung

Zur einfachen Filterüberwachung werden üblicherweise Druckschalter eingesetzt. Die folgenden Druckschalter sind sowohl für Durchgangs- als auch für Ansaugfilter geeignet. Bei Ansaugfiltern wird der Differenzdruck zum Umgebungsdruck kontrolliert, bei Durchgangsfiltern die Druckdifferenz vor und nach dem Filterelement. Die beiden ausgewählten Druckschaltermodelle besitzen eine Einstellmöglichkeit des Schaltdrucks. Beide Druckschalter sind bei größeren Abnahmemengen auch voreingestellt lieferbar. Weiterhin besitzen beide Druckschalter je zwei 4mm Schlauchanschlüsse für die Druck- und die Vakuumseite der Membran.

Druckschalter bieten gegenüber Druckmessgeräten den Vorteil der potentiell deutlich einfacheren Signalauswertung und daher einfachen Integration zusätzlicher Funktionen in eine Anlage. Neben der Filterüberwachung können Druckschalter auch in Anlagen des Maschinenbaus zur Überwachung der Funktion des Verdichters selbst eingesetzt werden, etwa auch als Überwachung für korrekte Drehrichtung.

Informationen zu vielen weiteren Druckschaltern, die wir auf Lager führen, erhalten Sie gerne auf Anfrage oder finden Sie in unserem spezialisierten Shop unter www.druckschalter.shop

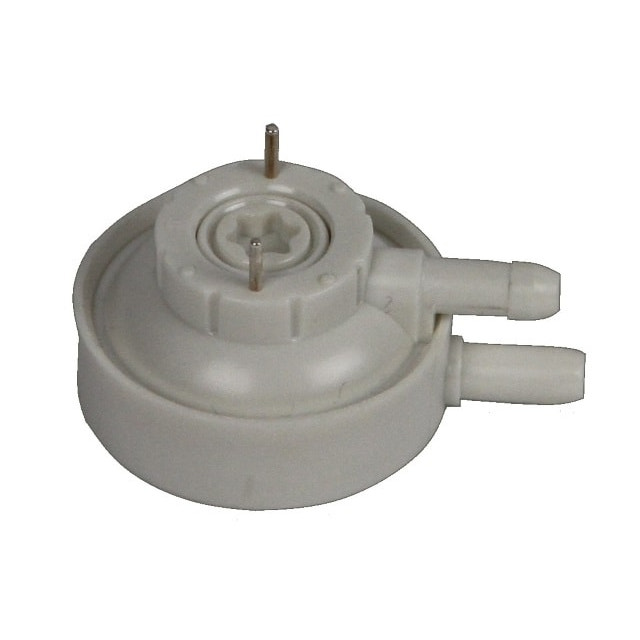

Druckschalter PSW-A6 PCB
PSW-A6
Als Druckschalter, Vakuumdruckschalter oder Differenzdruckschalter einsetzbar Schaltpunkt: Druck: 5 - 800 mbar Vakuum: 10 - 800 mbar Elektrische Bauweise: Öffner, Schließer Oberer Anschluss kann verdreht geliefert werden   Dieser Druckschalter wird üblicherweise als Differenzdruckschalter verwendet, kann aber auch als Druck- oder Vakuumdruckschalter eingesetzt werden.Der Schalter ist für den Einsatz auf Leiterplatten optimiert. Daher sind als elektrische Anschlüsse zwei 1,0mm Pins vorhanden. Außerdem ist die obere Hälfte des Druckschalters verdreht lieferbar, das heisst die beiden Anschlüsse an das Drucksystem können in verschiedene Richtungen zeigen. Die geringe Toleranz von ±5% (Schließer) über einen weiten Bereich und geringe Hysterese zeichnen ebenfalls dieses Modell aus. Der Druckschaltpunkt ist vom Benutzer über die Stellschraube änderbar. Der Schalter ist als Öffner oder Schließer, die Kontakte mit Gold- oder Silberbeschichtung, lieferbar. Der komplette Druckbereich kann nicht von einem einzelnen Modell abgedeckt werden, für verschiedene Bereiche werden unterschiedliche Federn verbaut. Achtung: Das Modell besitzt aufgrund der kleinen Baugröße nur geringe Federwege. Bitte fragen Sie im Zweifelsfall nach, ob ein bestimmter Druck mit einem bestimmten Modell eingestellt werden kann.

10,29 €*
Details
Druckschalter PSW-A3
PSW-A3
Einfach einstellbarer Druck- und Differenzdruckschalter durch Drehregler. Elektrische Ausführung als Wechselschalter Für Luft und andere, nicht brennbare, nicht aggressive Gase Lieferumfang: inkl. 2 Stück Messlanze aus Kunststoff Durch Vielzahl an Varianten 0,2 mbar - 50 mbar als Druckschalter   Modell Druckbereich Differenzdruck PSW-A3-02 0,2 ~ 2 mbar 0,1 mbar PSW-A3-03 0,3 ~ 3 mbar 0,1 mbar PSW-A3-04 0,4 ~ 4 mbar 0,2 mbar PSW-A3-05 0,5 ~ 5 mbar 0,2 mbar PSW-A3-10 2 ~ 10 mbar 1 mbar PSW-A3-25 5 ~ 25 mbar 1,5 mbar PSW-A3-50 10 ~ 50 mbar 2,5 mbar   Dieser Druckschalter ist mit einem Drehregler zur einfachen Einstellung des Schaltpunktes ausgestattet. Dieser Drehregler ist im Betriebszustand unter der durchsichtigen Plastikabdeckung des Druckschalters geschützt und der eingestellte Schaltpunkt kann weiterhin abgelesen werden. Dadurch lässt sich insbesondere bei mehrfacher Verwendung in identischen Anlagen eine Arbeits- und Zeitersparnis erreichen. Die mitgelieferte Plastikabdeckung des Druckschalters bietet die Schutzart IP54. Üblicherweise wird der Schalter zur Überwachung des Luftstromes in Lüftungsanlagen und Wärmetauschern eingesetzt. Das Gerät wird als Wechselschalter geliefert. Außerdem bietet das Gerät die Möglichkeit Differenzdruck zu messen. Die Montage des Geräts wird durch die Bohrlöcher in den Füßen ermöglicht.

22,66 €*
Details

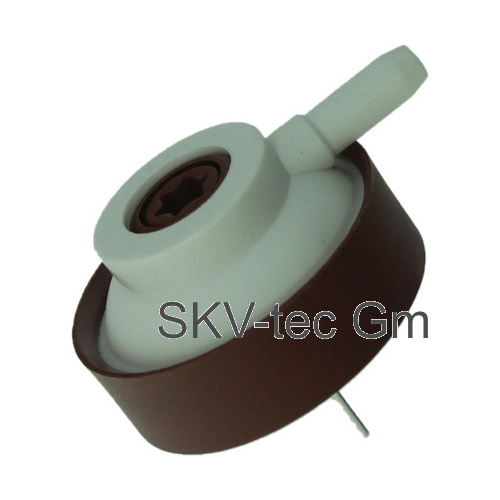

Vakuumschalter PSW-A6V
PSW-A6V
Als Vakuumdruckschalter einsetzbar Schaltpunkt: Vakuum: 10 - 800 mbar Elektrische Bauweise: Öffner   Diese Variante des bekannten PSW-A6 ist als reiner Vakuumschalter ausgeführt. Es ist nur ein Luftanschluss, für die Vakuumseite verfügbar. Elektrisch ist dieser Druckschalter die umgekehrte Variante des PSW-A6. Da die Kontakte auf der anderen Seite sind, ist dieser Schalter nur als Öffner verfügbar. Der Schalter ist für den Einsatz auf Leiterplatten optimiert. Daher sind als elektrische Anschlüsse zwei 1,0mm Pins vorhanden. Die geringe Toleranz von ±5% über einen weiten Bereich und geringe Hysterese zeichnen ebenfalls dieses Modell aus. Der Druckschaltpunkt ist vom Benutzer über die Stellschraube änderbar. Die gegenseitige Position der Schraube im Verhältnis zu den Pins erleichtert den Anbau auf die Leiterplatte. Der Schalter ist als Öffner, die Kontakte mit Gold- oder Silberbeschichtung, lieferbar. Der komplette Druckbereich kann nicht von einem einzelnen Modell abgedeckt werden, für verschiedene Bereiche werden unterschiedliche Federn verbaut. Achtung: Das Modell besitzt aufgrund der kleinen Baugröße nur geringe Federwege. Bitte fragen Sie im Zweifelsfall nach, ob ein bestimmter Druck mit einem bestimmten Modell eingestellt werden kann.Ein gewünschter Schaltpunkt ist erst ab einer Bestellmenge von 50 Stück möglich.

10,29 €*
Details

Der Druckschalter PSW-A6 ist für den Einsatz auf einer Leiterplatte gedacht und besitzt daher für den elektrischen Anschluss zwei Pins und ist entweder als Öffner oder Schließer verfügbar.
Die Einstellung des Druckschalters erfolgt mit einer Schraube an der Oberseite.
Zu diesem Druckschalter gibt es kein schützendes Gehäuse, insbesondere nicht gegen Feuchtigkeit.

Der Druckschalter PSW-A6 ist besonders für Serienfertigungen geeignet, bei denen der gewünschte Druckpunkt bekannt ist, oder in einer Messumgebung leicht eingestellt werden kann. Außerdem eignet sich PSW-A6 besonders für Schaltungen mit mehreren Druckschaltern, aufgrund der kleinen Bauform und geringen Kosten.

Der Druckschalter PSW-A3 besitzt drei 6,3 mm Anschlüsse und ist als Wechselschalter ausgeführt.
Die Einstellung des Druckschalters erfolgt komfortabel über einen Drehknopf mit Skala, die den eingestellten Druck wiedergibt.
Dieser Druckschalter hat ein schützendes Gehäuse, ist (bei montiertem Deckel) gekapselt und entspricht der Schutzklasse IP 54.

Der Druckschalter PSW-A3 eignet sich einerseits besonders für Prototypen, sowie für die einfache Anpassung und Dokumentation von Anlagen im Feld.

Differenzdrucksensor PT3
Differenzdrucksensor PT3
Unser Differenzdrucksensor PT3 bietet die Möglichkeit günstig mit ansprechenden technischen Daten Differenzdrücke zu überwachen.Das integrierte Display erlaubt es dem Mitarbeiter den Status der Anlage zu sehen, ohne die Werte für die Steuerung auslesen zu müssen.Durch die Hintergrundbeleuchtung gelingt dies auch in unbeleuchteten Stellen.Da das Display integriert und vorkonfiguriert ist, entfällt die Notwendigkeit für Knöpfe, mit denen das Display verstellt werden könnte.Die Einstellmöglichkeiten sind als Schalter auf der Leiterplatte vorhanden (Messbereich, Einheit, Automatische Nullung).Der Sensor bietet gleichzeitig Ausgänge mit 4-20mA sowie 0-10V an, entsprechend volle Flexibilität bei der Nutzung der Signale.Die Genauigkeit von 1% ist bei den geringen Messbereichen (maximal 1 mbar, 10 mbar, 100 mbar) mehr als ausreichend.Der Messbereich kann sowohl zentriert (bspw. -50 ~ 50 mbar) als auch genullt sein (0 ~ 100 mbar).Kleinere Messbereiche sind zur Erhöhung der Auflösung ebenfalls einstellbar (bspw. 75, 50, 25, 10 mbar bei PT3-211).Details finden Sie im Datenblatt.Allgemein bietet dieser Sensor ein Gesamtsystem für eine Vielzahl von Anwendungsfällen zum kleinen Preis.

94,24 €*
Details

Drucksensor zur Filterüberwachung

Zur genaueren Filterüberwachung werden Drucksensoren eingesetzt. Diese lösen nicht nur bei einem bestimmten Druckabfall im Filter Alarm aus, sondern erlauben die fortwährende Überwachung des Systems. Mit einer entsprechenden Steuerung können die Daten zentral ausgewertet werden, um so bequem den Materialfluss der Ersatzfilter steuern zu können.
Der vorgeschlagene Drucksensor PT3 besitzt ein integriertes Display, um auch den Mitarbeitern vor Ort direkten Zugriff auf den aktuellen Messwert zu bieten. Des weiteren besitzt dieser Drucksensor sowohl einen 0 - 10 V als auch einen 4 - 20 mA Ausgang, was die Integration unterstützt. Durch den geringen Messbereich von  -100 ~ +100 mbar besitzt der Sensor auch eine hohe Messgenauigkeit im relevanten Bereich. Der Sensor mit Display ist vorkonfiguriert, kann bei Bedarf über interne Dipschalter auf schmalere Druckbereiche umgestellt werden.
