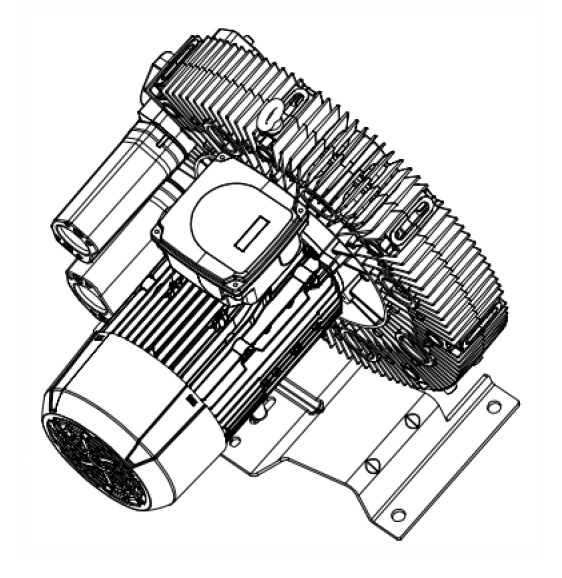

1 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz:
max. Luftmenge: 165 m³/h Anschlußgewinde: G 1¼"
Modell
Kurven- punkt
Anzahl Phasen
Motor- leistung [kW]
Energie- effizienz- klasse
Spannung [V]
Strom [A]

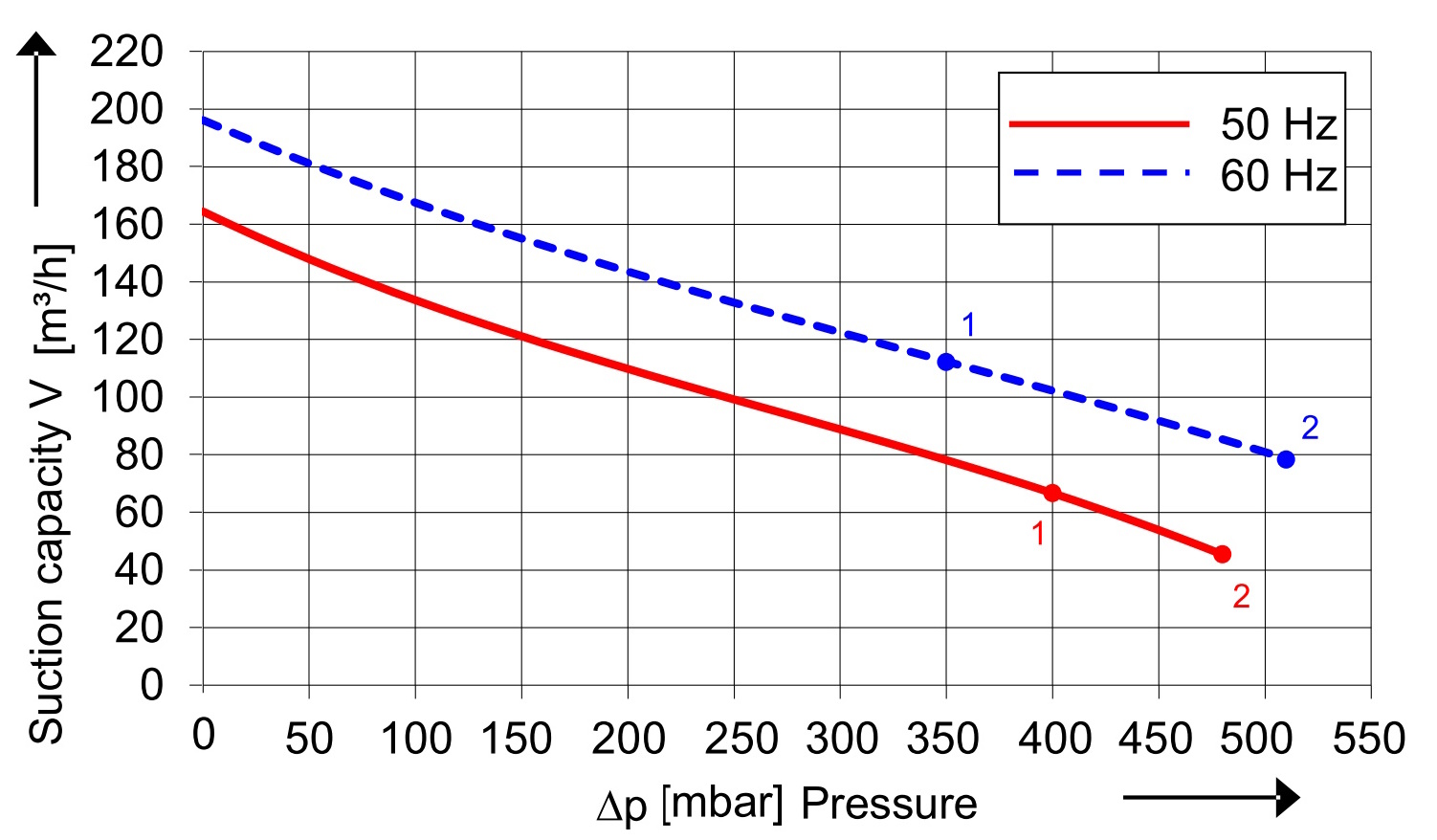

Druckbetrieb max. [mbar]

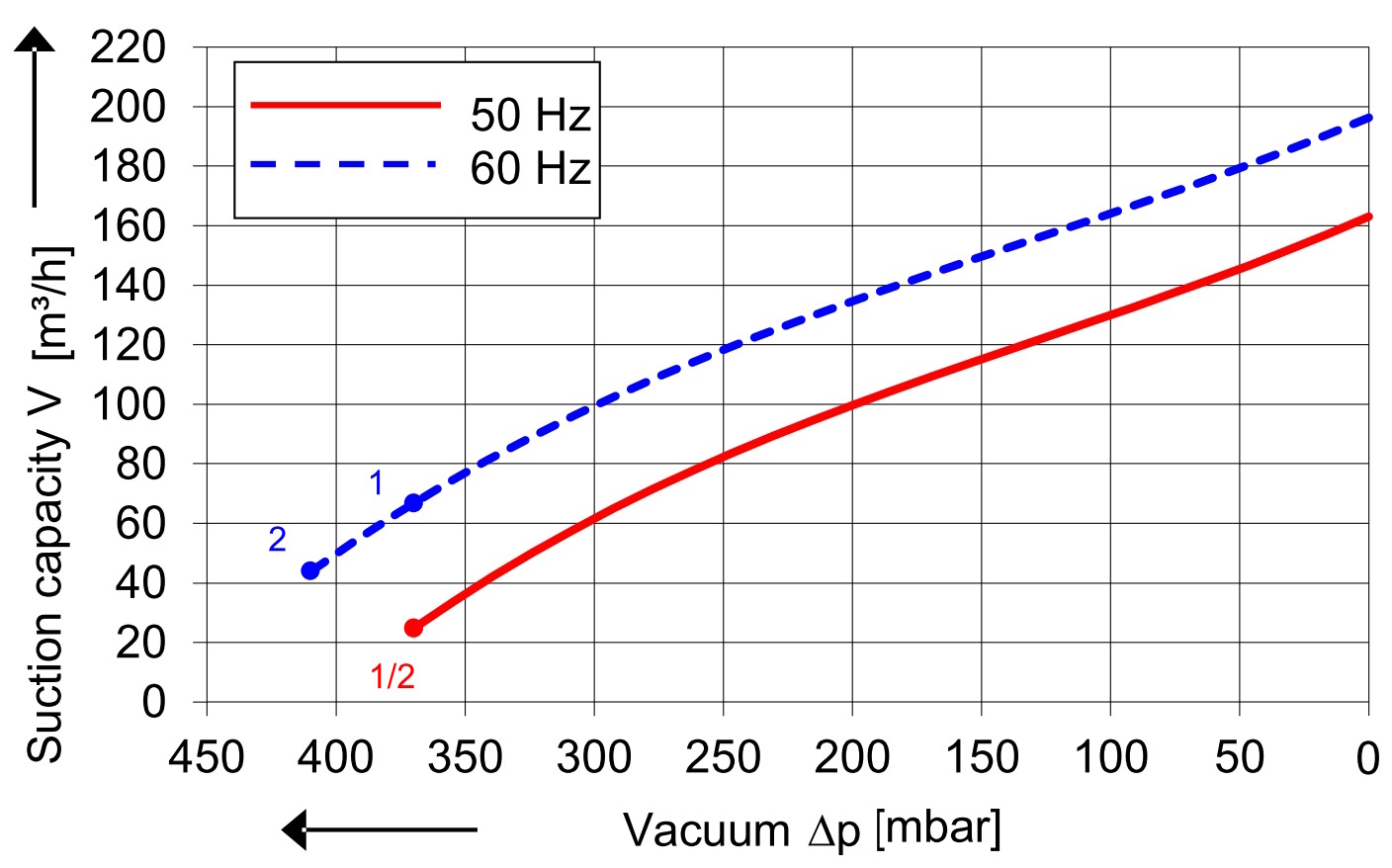

Vakuumbetrieb max. [mbar]
SKV-HS-165-3-816
1
3~
2,2
IE2
200-260 Δ / 350-450 Y
4,4
+350
-340
SKV-HS-165-3-847
2
3~
4,0
IE2
350-450 Δ / 610-715 Y
7,6
+480
-340
SKV-HS-165-3-716
1
3~
2,5
IE3
200-240 Δ / 380-420 Y
5,0
+400
-340
SKV-HS-165-3-726
2
3~
3,45
IE3
200-240 Δ / 380-420 Y
6,7
+440
-340
IE2 Motoren mit UL Zulassung
Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.

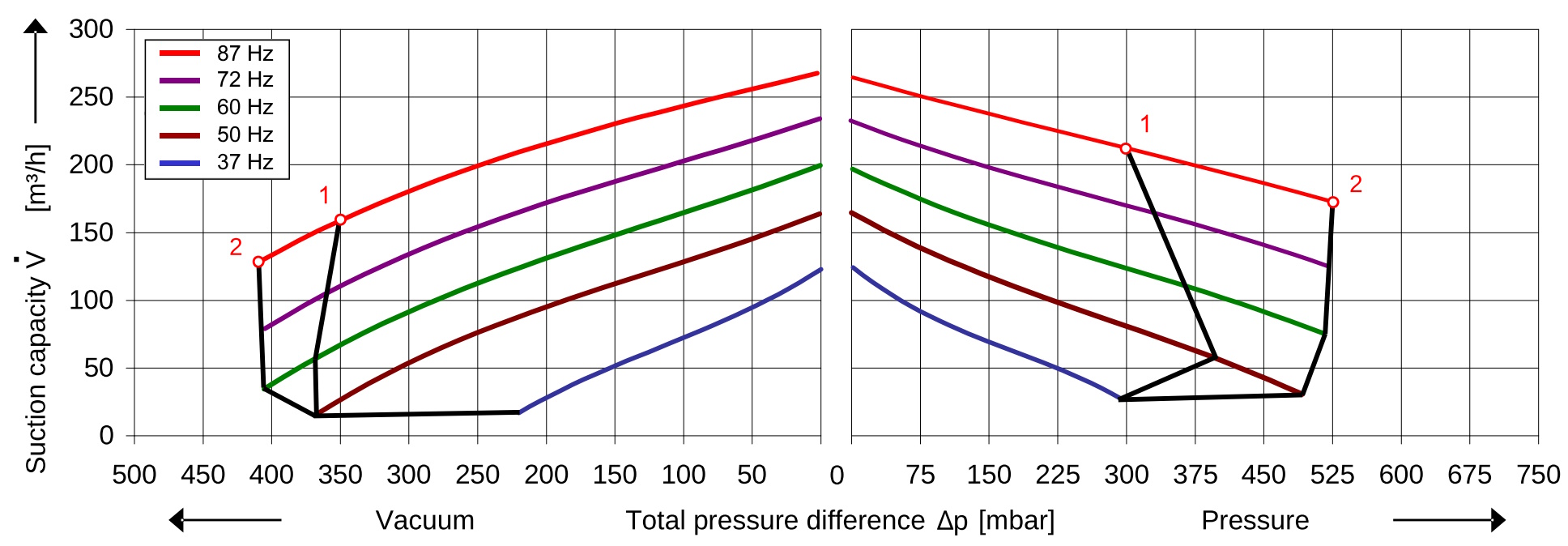

FU-Betrieb:
Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden ⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie
Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden ⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
