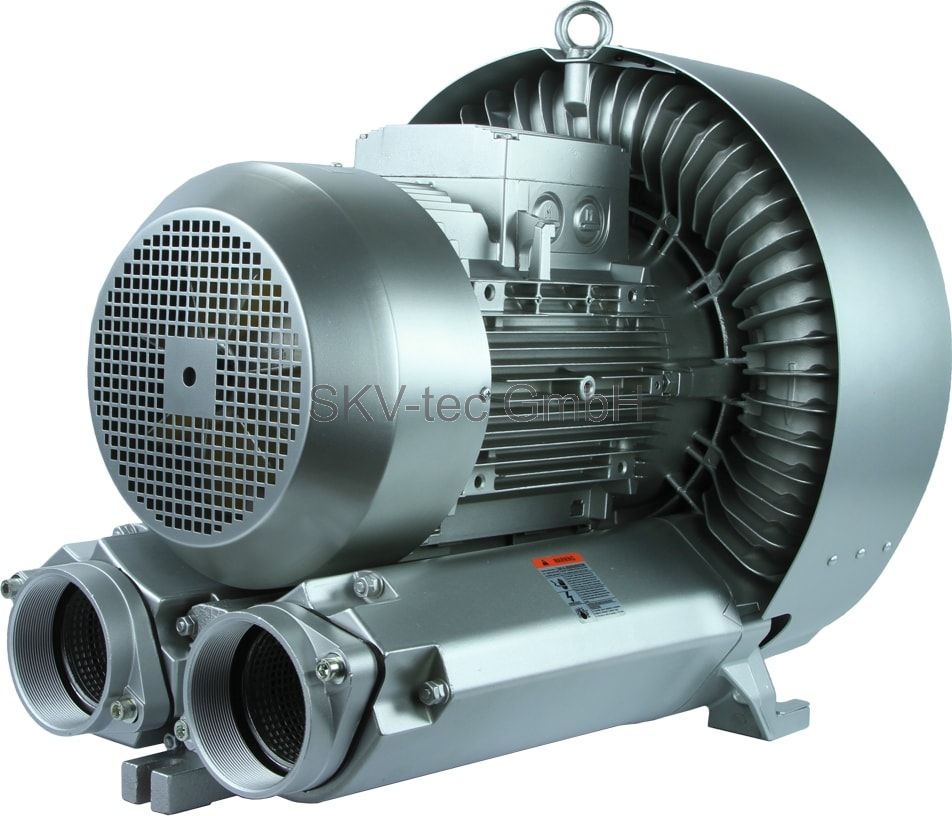

1 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz:
max. Luftmenge: 1050 m³/h Anschlußgewinde: G 4"
Modell

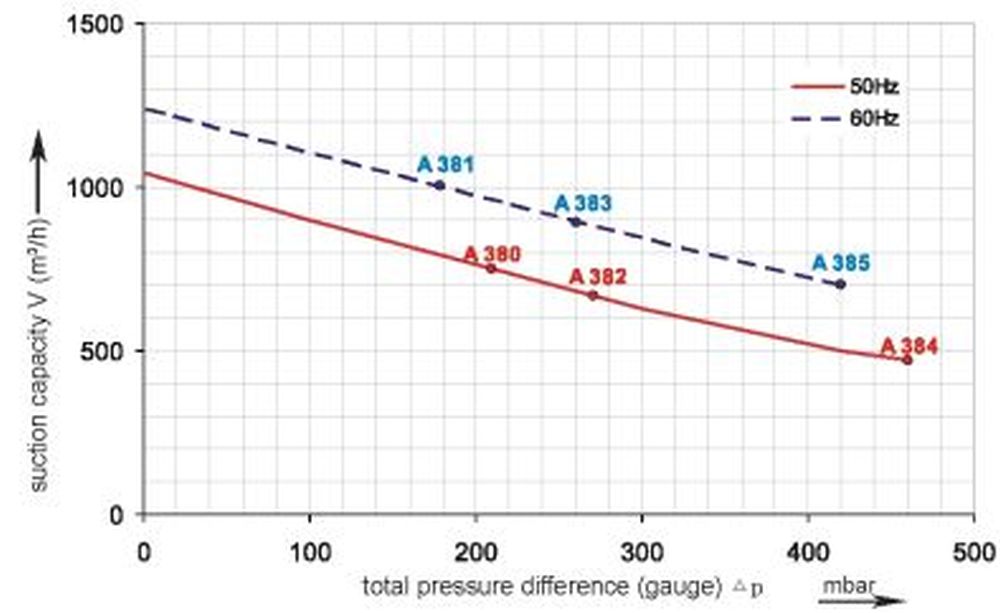

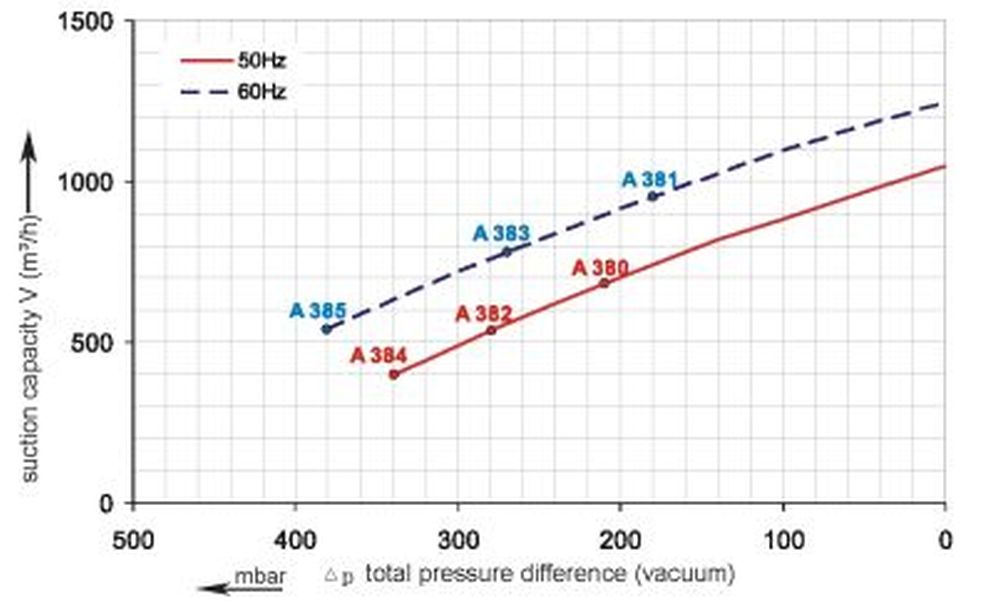

Kurven- punkt
Anzahl Phasen
Motor- leistung [kW]
Energie- effizienz- klasse
Spannung [V]
Strom [A]
Druckbetrieb max. [mbar]
Vakuumbetrieb max. [mbar]
SKV-NS-1050-3-907
A380
3~
8,5
IE1
345-415 Δ / 600-720 Y
18,2
+190
-190
SKV-NS-1050-3-917
A382
3~
12,5
IE1
345-415 Δ / 600-720 Y
28,0
+280
-290
SKV-NS-1050-3-937
A384
3~
18,5
IE1
345-415 Δ / 600-720 Y
37,0
+460
-360
SKV-NS-1050-3-806
1
3~
7,5
IE2
200-260 Δ / 350-450 Y
13,4
+150
-160
SKV-NS-1050-3-816
2
3~
11,0
IE2
200-260 Δ / 350-450 Y
19,8
+250
-270
SKV-NS-1050-3-826
-
3~
15,0
IE2
200-260 Δ / 350-450 Y
26,5
+390
-350
SKV-NS-1050-3-836
3
3~
18,5
IE2
200-260 Δ / 350-450 Y
32,0
+460
-360
SKV-NS-1050-3-706
1
3~
8,6
IE3
200-240 Δ / 380-420 Y
15,5
+180
-190
SKV-NS-1050-3-716
2
3~
12,6
IE3
200-240 Δ / 380-420 Y
23,3
+280
-290
SKV-NS-1050-3-726
3
3~
17,3
IE3
200-240 Δ / 380-420 Y
31,7
+460
-350
SKV-NS-1050-3-736
4
3~
21,3
IE3
200-240 Δ / 380-420 Y
38,3
+500
-350
IE2 Motoren mit UL Zulassung
Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.

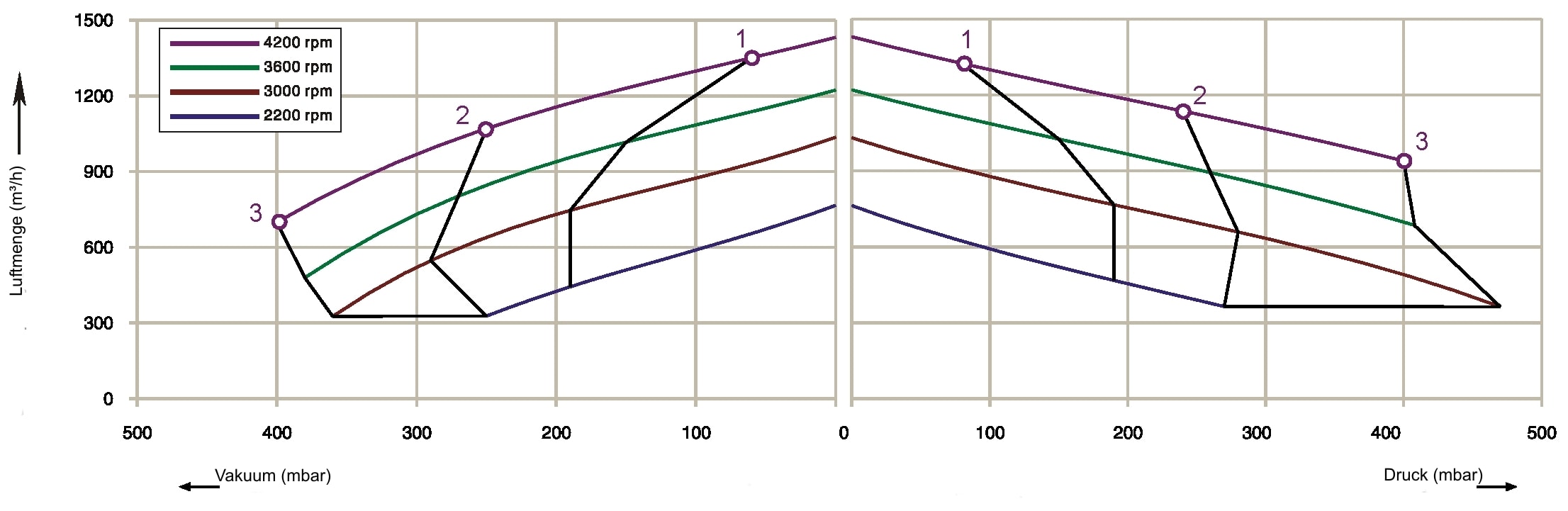

FU-Betrieb:
Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden ⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie
Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden ⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
