1 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz:
max. Luftmenge: 700 m³/h Anschlußgewinde: G 2½"
Modell
Kurven- punkt
Anzahl Phasen
Motor- leistung [kW]
Energie- effizienz- klasse
Spannung [V]
Strom [A]

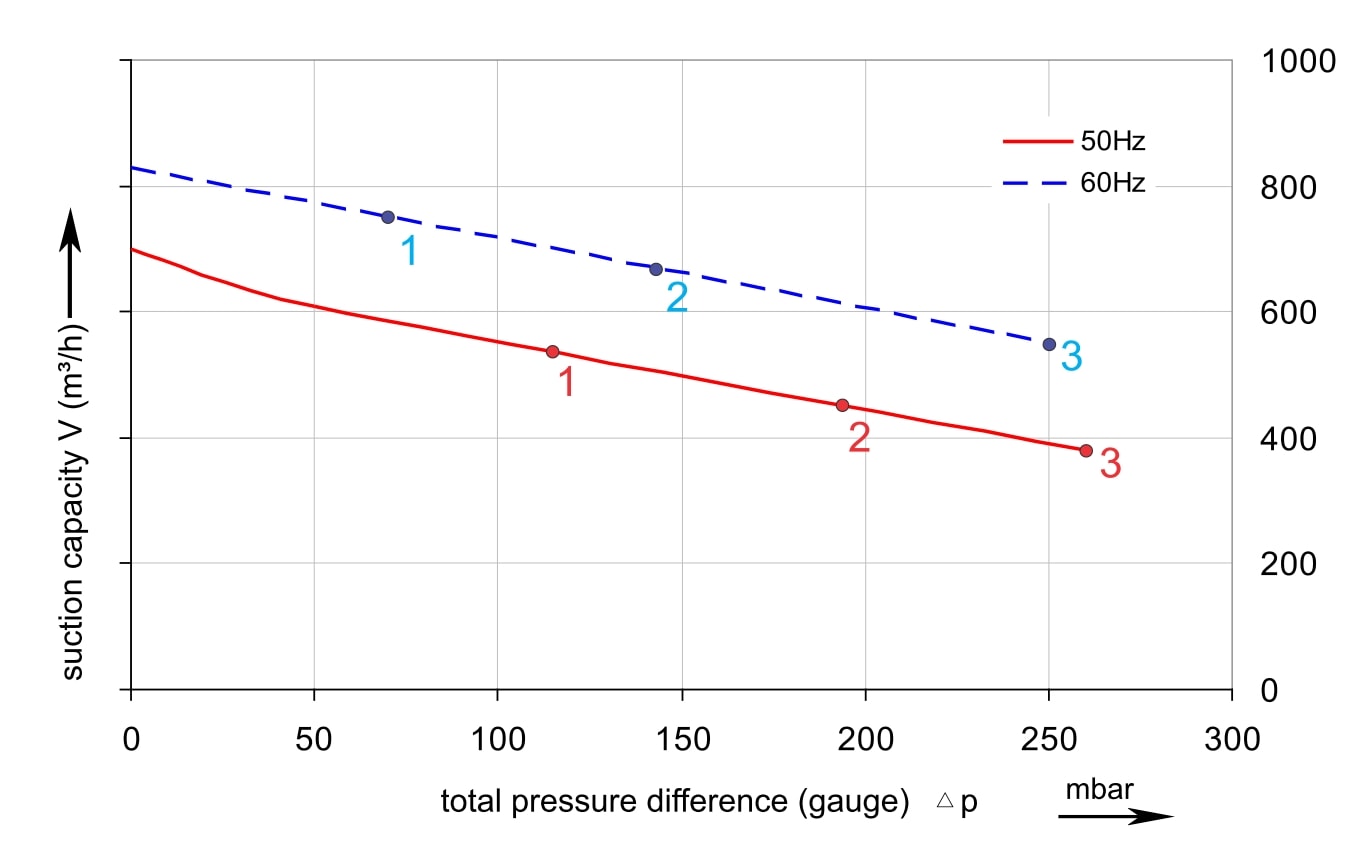

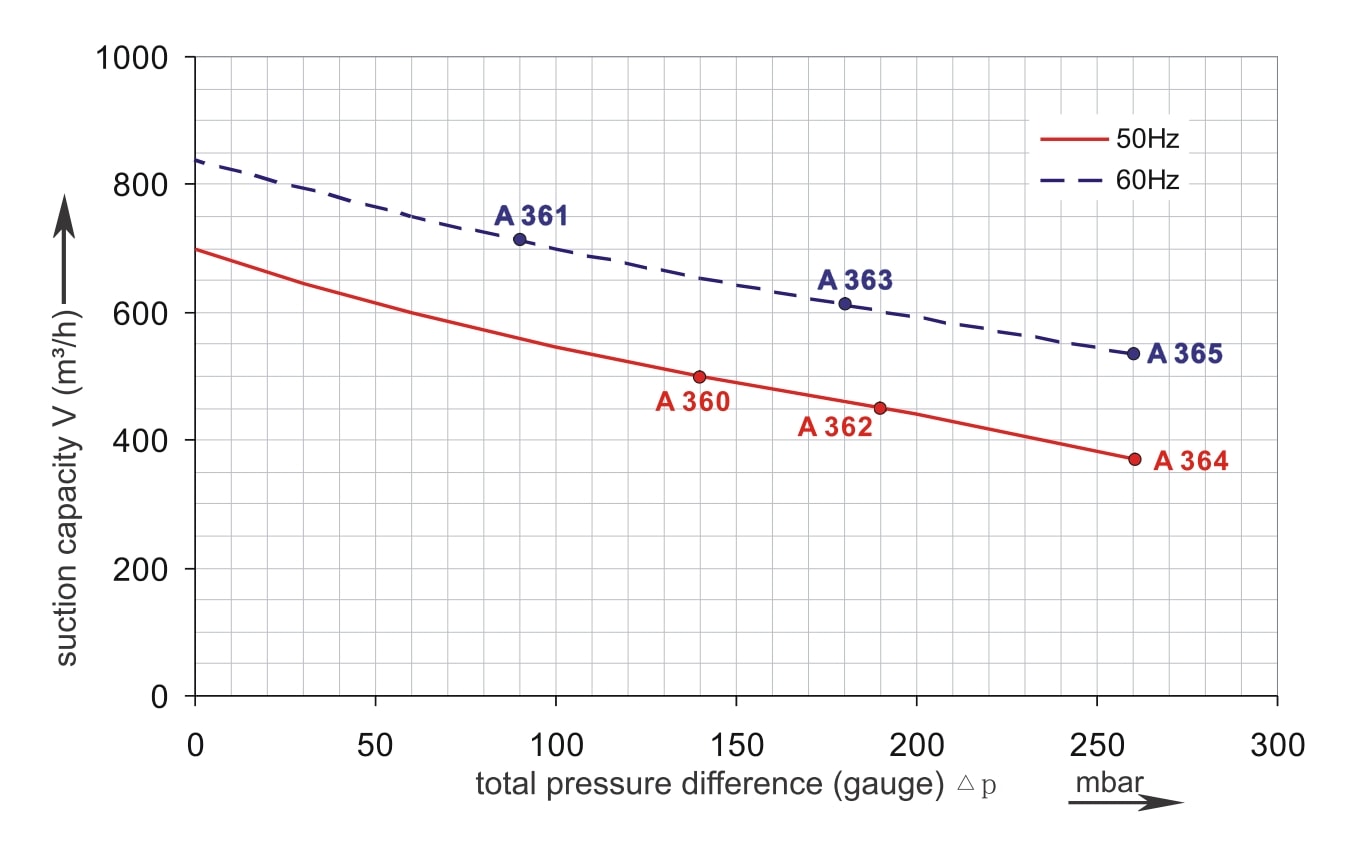

Druckbetrieb max. [mbar]

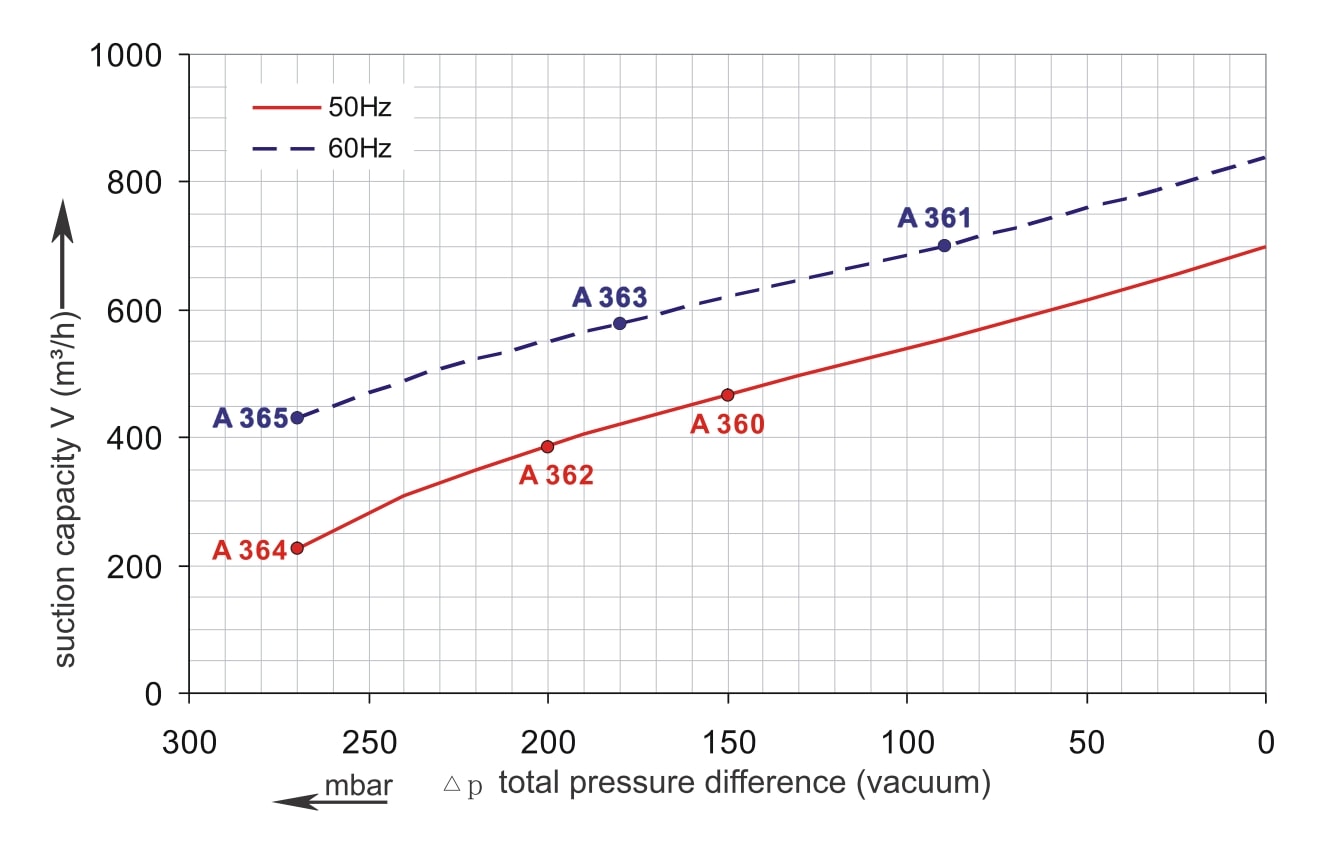

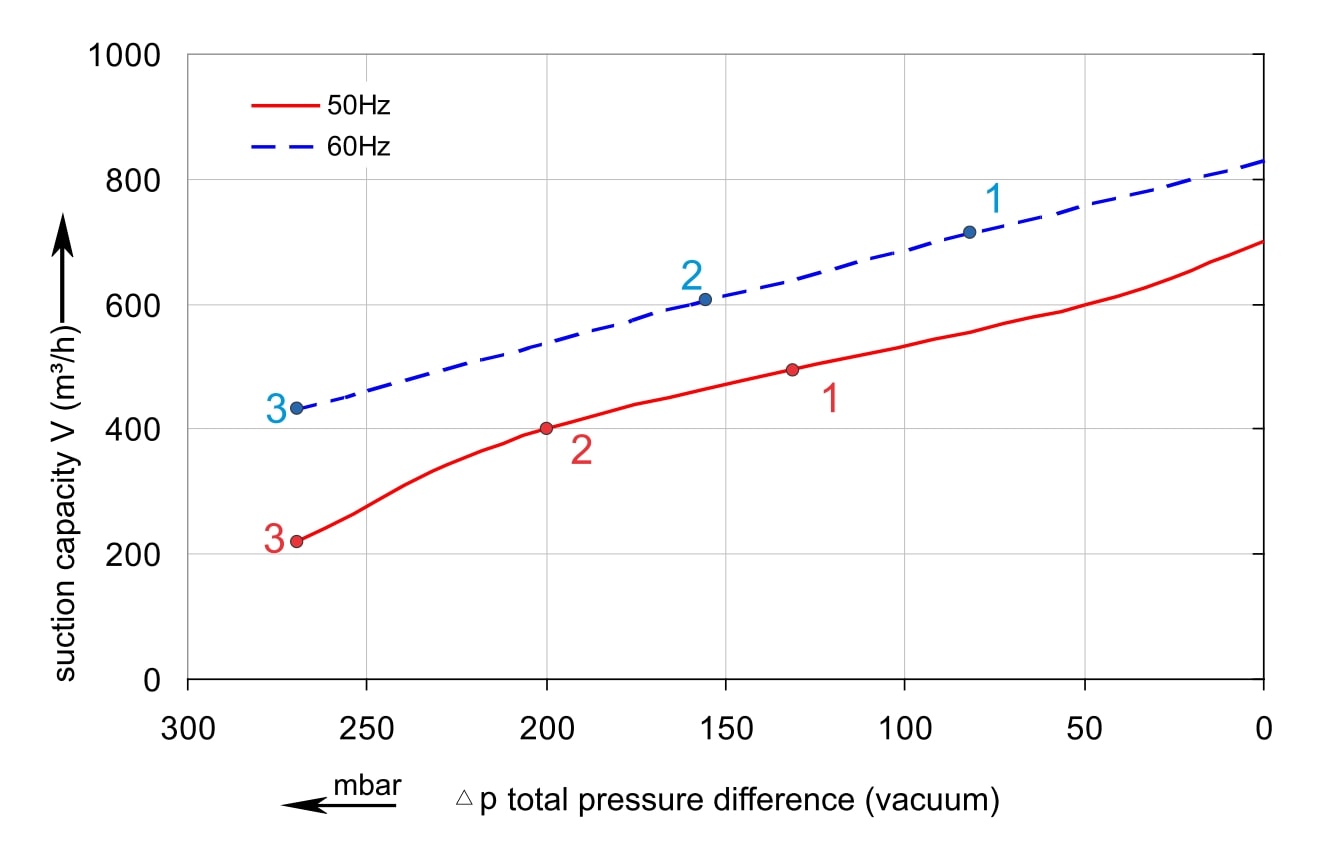

Vakuumbetrieb max. [mbar]
SKV-NS-700-3-907
A360
3~
4,0
IE1
345-415 Δ / 600-720 Y
9,5
+140
-150
SKV-NS-700-3-917
A362
3~
5,5
IE1
345-415 Δ / 600-720 Y
13,3
+190
-200
SKV-NS-700-3-927
A364
3~
7,5
IE1
345-415 Δ / 600-720 Y
16,7
+260
-270
SKV-NS-700-3-806
1
3~
4,0
IE2
200-260 Δ / 350-450 Y
8,4
+120
-130
SKV-NS-700-3-816
2
3~
5,5
IE2
200-260 Δ / 350-450 Y
11,1
+190
-200
SKV-NS-700-3-826
3
3~
7,5
IE2
200-260 Δ / 350-450 Y
15,0
+260
-270
SKV-NS-700-3-706
1
3~
4,6
IE3
200-240 Δ / 380-420 Y
8,6
+140
-150
SKV-NS-700-3-716
2
3~
6,3
IE3
200-240 Δ / 380-420 Y
11,8
+210
-230
SKV-NS-700-3-726
3
3~
8,6
IE3
200-240 Δ / 380-420 Y
15,5
+310
-290
IE2 Motoren mit UL Zulassung
Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.

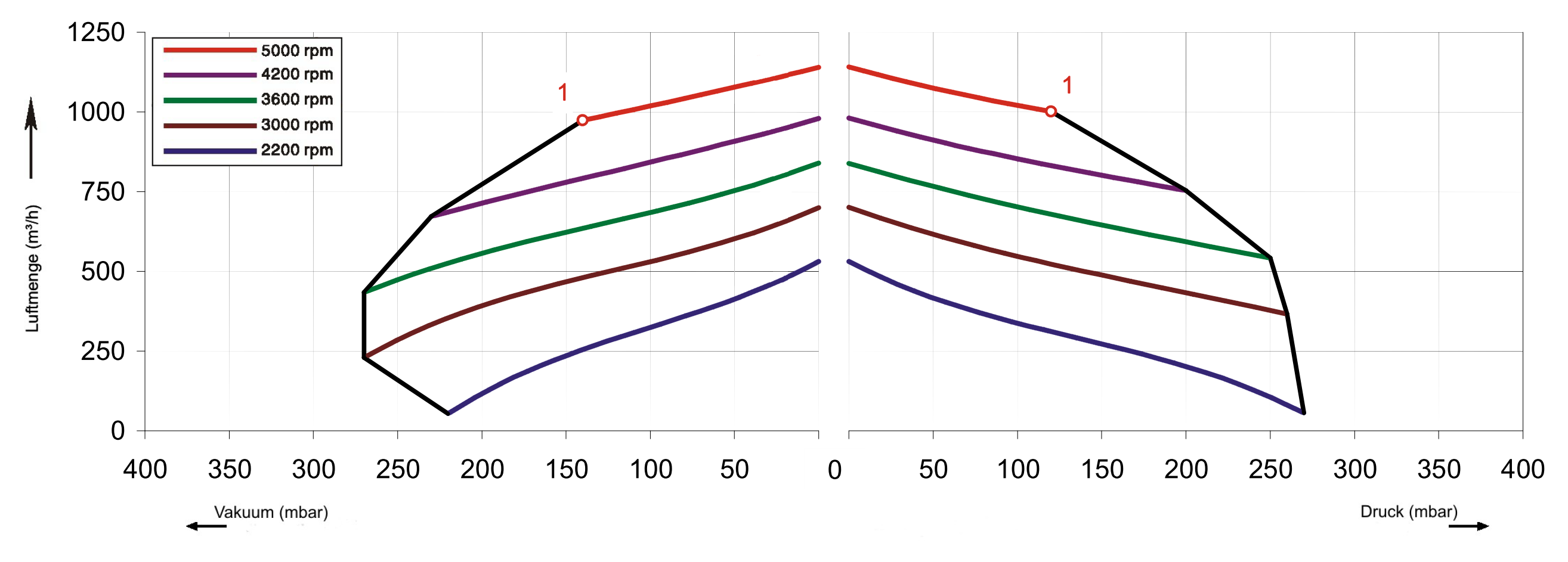

FU-Betrieb:
Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden ⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie
Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden ⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
