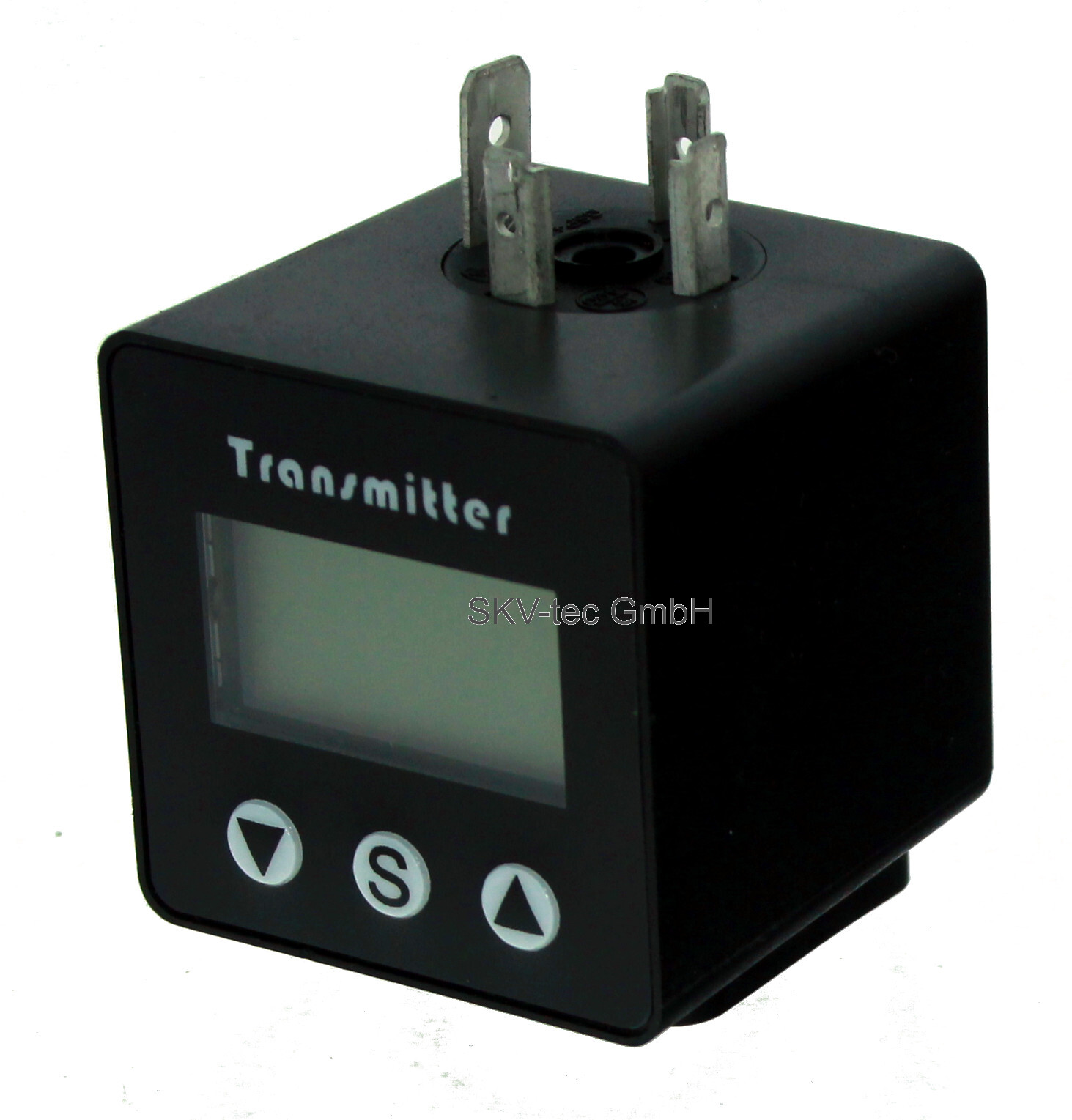

Dieses Plug-In Display ist darauf ausgelegt, schnell in bestehende Sensorverbindungen integriert zu werden.
Diese Display funktioniert, je nach gewählter Variante, mit allen Sensoren, die 0 - 10 V oder 4 - 20 mA als Ausgangssignal liefern.
Da das Signal einfach durchgeschleift wird, muss nur die vorhandene DIN 43650A Verbindung gelöst, das Display eingesetzt und die Verbindung mit der mitgelieferten längeren Schraube wieder gesichert werden.
Falls das Display noch nicht konfiguriert wurde, folgt noch der Konfigurationsschritt.

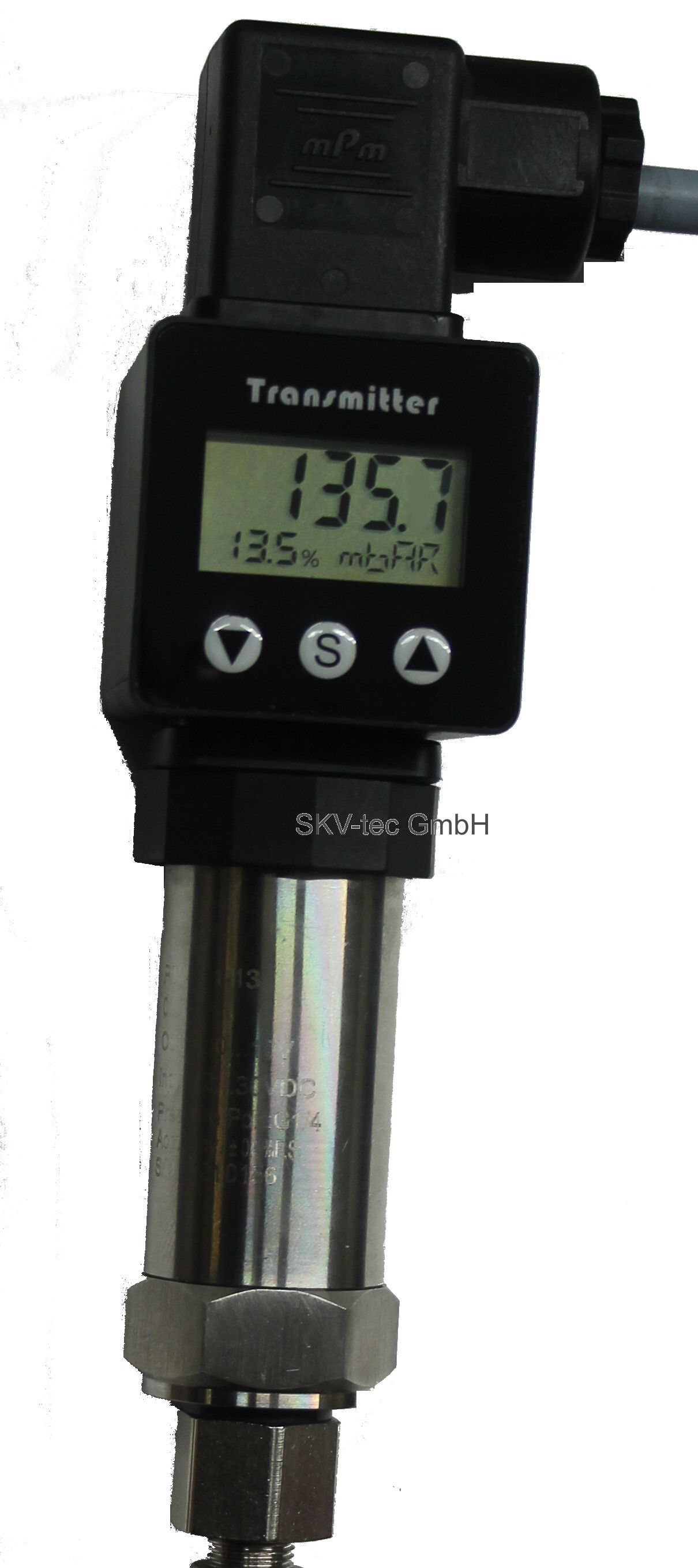

Durch die Konfiguration wird das Display auf den Messbereich des Sensors eingestellt. Danach lässt sich im Display der Messwert mit Einheit sowie ein Prozentwert des Eingangssignal vom Maximalwert (von 20 mA oder 10V) ablesen.
Da das Display weniger als 3,5V verbraucht, kann es in den meisten Fällen mit der vorhandenen Speisespannung des Sensors betrieben werden. Eine zusätzliche Spannungsquelle wird nicht benötigt.
Wenn das Display einmal konfiguriert wurde, erlaubt es eine sehr schnelle Überwachung von Steuerungen bei Problemen. Binnen einer Minute ist das Display eingeschleift und zeigt den Messwert des Sensors an.
Sie können also bereits in kürzester Zeit das Problem eingrenzen.
Aufgrund der geringen Kosten ist es ebenfalls möglich, bei vorhandenem Drucksensor, auf ein zusätzliches Manometer und dessen Anschluss zu verzichten.
Die Beleuchtung des Displays ermöglicht das ermüdungsfreie Ablesen auch in dunkler Umgebung.
Dadurch, dass das Display einfach in eine bestehende Verbindung eingeschleift wird, entfällt auch die Gefahr, dass das Display falsch angeschlossen wird.

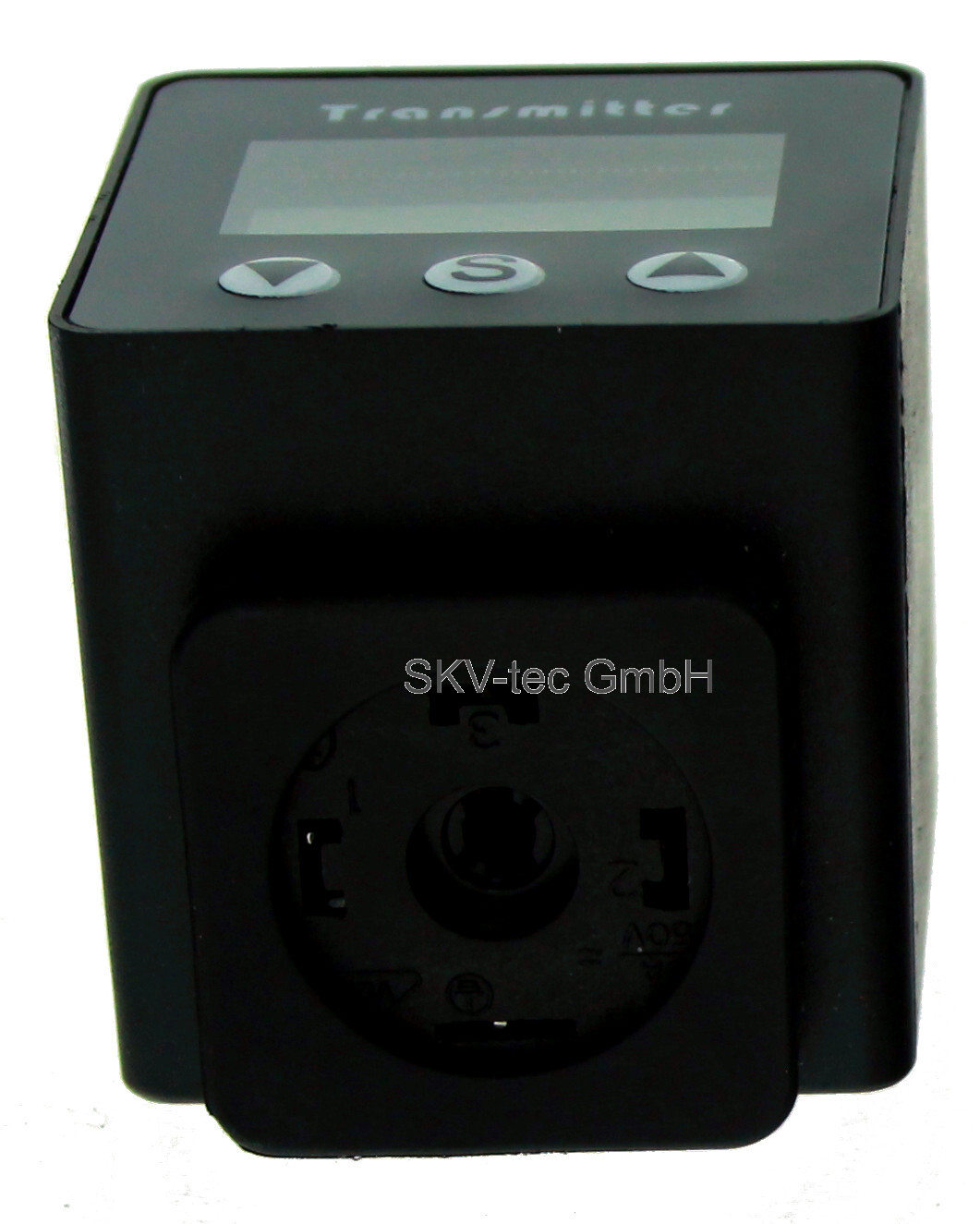

Lieferumfang: Display, bei DIN 43650A Anschluss: lange Schraube sowie Abdichtung unten wie auf Bild
Pinbelegung DIN 43650A: 4-20 mA: 1: + 2: - 3: leer; 0 - 10 V: 1: + 2: - 3: Signal
Das Display ist nicht vorkonfiguriert.
elektrischer Anschluss: | DIN 43650A |
elektrischer Anschluss: | DIN 43650A |
