Seitenkanalverdichter (Katalog SKV [PDF])
| Normaldruck-SKV | Hochdruck-SKV (mit angebautem Motor) | Miniatur-SKV (mit externem Controller) | |
|---|---|---|---|
| mit angebautem Motor | mit Riemenantrieb (ohne Motor) | ||
oder Verdichten (Druckgebläse, Überdruck, blasen) von Luft und Gasen verwendet.
Abhängig von der Luftmenge und dem geforderten Differenzdruck werden
Seitenkanalverdichter unterschiedlich aufgebaut:
1-stufige Normaldruck-Seitenkanalverdichter für mittlere Luftmengen
2-stufige Normaldruck-Seitenkanalverdichter für höhere Drücke
2-flutige Normaldruck-Seitenkanalverdichter für höhere Luftmengen
1-stufige Hochdruck-Seitenkanalverdichter für hohe Drücke
2-stufige Hochdruck-Seitenkanalverdichter für höhere Drücke
3-stufige Hochdruck-Seitenkanalverdichter für sehr hohe Drücke
Miniatur-Seitenkanalverdichter mit DC-Motor und externem Controller
Seitenkanalverdichter - Funktionsweise
während die dabei entstehende Zentrifugalkraft das Gas nach außen in den Seitenkanal drückt.
Auf diese Weise entstehen spiralförmige Verwirbelungen. Während dieser Verwirbelungen wird das
Seitenkanalverdichter - Anwendungen
Im Maschinenbau
Im Maschinen- und Anlagenbau können Seitenkanalverdichter überall eingesetzt werden, wo Luft oder
sonstige Gase verdichtet oder abgesaugt werden sollen. Beispielsweise können mit Hilfe von
Sauggreifern flächige Werkstücke festgehalten bzw. transportiert werden.
Im Bauwesen
Der Seitenkanalverdichter kann z. B. bei der Sanierung von Wasserschäden angewandt werden.
Dabei ist das Ziel, eine Schicht im Raum (beispielsweise eine Dämmschicht) von Feuchtigkeit
zu befreien. Trockene Luft wird unter die zu trocknende Schicht gepresst bzw. je nach Verfahren
aus der Dämmschicht gesaugt, dabei nimmt die Luft die Feuchtigkeit auf. Nur durch einen
gewissen Druck kann Luft in der sehr dichten Dämmschicht zirkulieren um eine Trocknung
herbeizuführen. Beim Absaugen von Stehwasser aus der Dämmschicht oder einer Spülung der
Dämmschicht werden außerdem auch Seitenkanalverdichter verwendet. Einerseits wird über
einen Wasservorabscheider im Saugbetrieb das Wasser in der Dämmschicht abgesaugt
und im Wasservorabscheider dann abgepumpt, andererseits wird bei einer Spülung Frischwasser
eingebracht und mit einem Seitenkanalverdichter der im Druckbetrieb arbeitet durch die
kontaminierte Dämmschicht gepresst.
weitere Anwendungsbereiche
Whirlpool
Teichbelüftung
Biogasanlagen
Holzvergasung
Fischzucht
Staubsauger
Schwimmbäder
Vakuumtische
uvw.
1 stufiger Seitenkanalverdichter für Riemenantrieb: SKV-NS-1050-BD Anschlußgewinde: G 4"Motor: nicht im Lieferumfang enthaltenAntrieb kann mittels Riemenscheibe erfolgen (nicht im Lieferumfang) Umdrehungen (U/min): 3000 3600 4200 Luftmenge (m³/h): 1050 1250 1400 Druckbetrieb max: (mbar) 460 420 400 Vakuumbetrieb max: (mbar) 360 380 400 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.
3 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 315 m³/hAnschlußgewinde: G 2½" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-HT-315-3-P46 1 3~ 6,3 IE3 190-210 YY /220-240 Δ / 380-420 Y 11,8 +480 -590 SKV-HT-315-3-756 2 3~ 8,6 IE3 220-240 Δ / 380-420 Y 15,5 +750 -650 SKV-HT-315-3-766 3 3~ 12,6 IE3 220-240 Δ / 380-420 Y 23,3 +1020 -650 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie

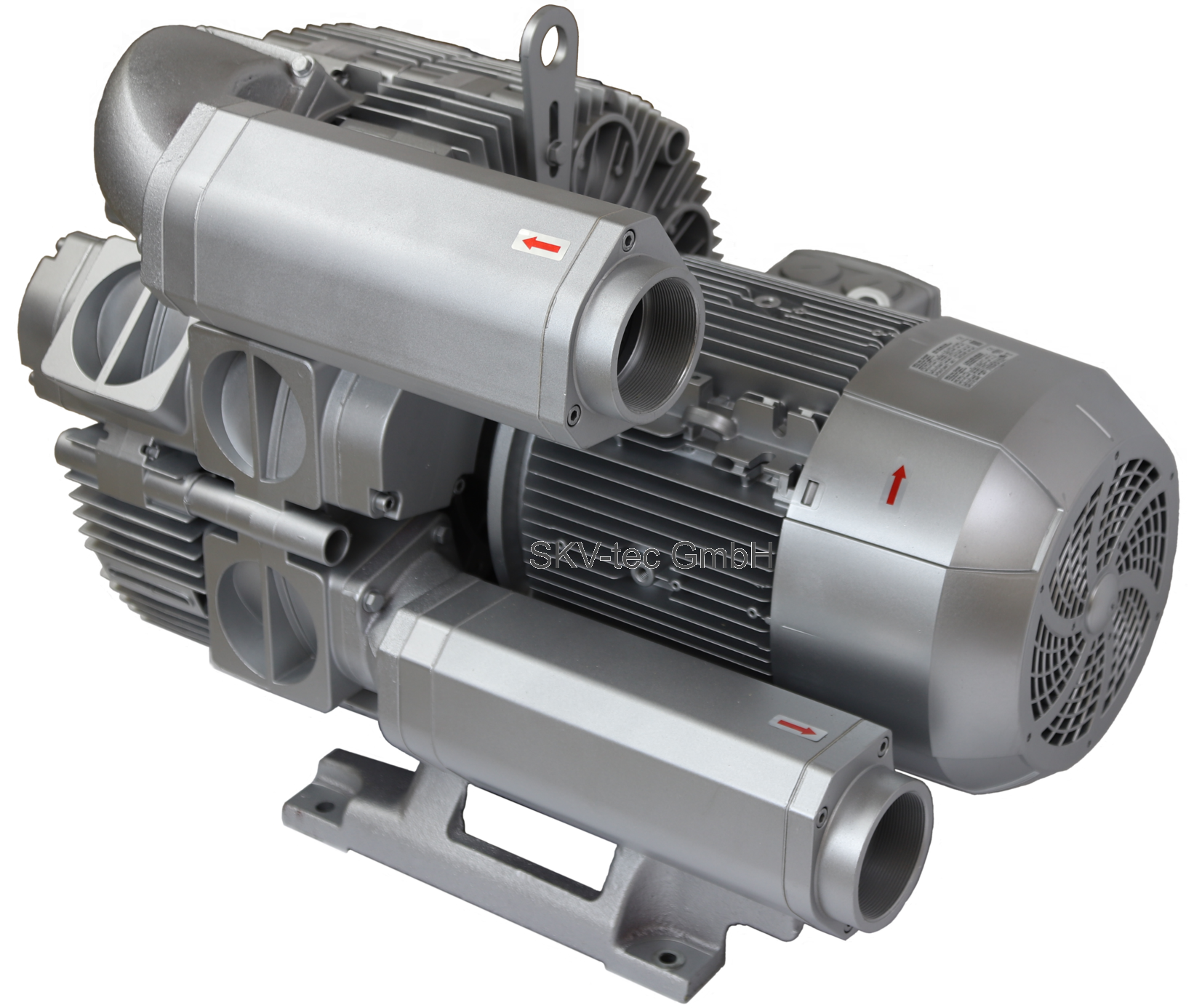

2 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 480 m³/hAnschlußgewinde: G 3" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-HD-480-3-P56 1 3~ 8,6 IE3 190-210 YY /220-240 Δ / 380-420 Y 15,5 +450 -530 SKV-HD-480-3-766 2 3~ 12,6 IE3 220-240 Δ / 380-420 Y 23,3 +760 -530 SKV-HD-480-3-776 3 3~ 17,3 IE3 220-240 Δ / 380-420 Y 31,7 +890 -530 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
2 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 1110 m³/hAnschlußgewinde: G 4" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-ND-1110-3-917 A390 3~ 12,5 IE1 345-415 Δ / 600-720 Y 28,0 +270 -300 SKV-ND-1110-3-927 A392 3~ 16,5 IE1 345-415 Δ / 600-720 Y 35,0 +370 -420 SKV-ND-1110-3-937 A394 3~ 20,0 IE1 345-415 Δ / 600-720 Y 40,0 +500 -440 SKV-ND-1110-3-946 A396 3~ 25,0 IE1 200-240 Δ / 345-415 Y 52,0 +590 -450 SKV-ND-1110-3-816 1 3~ 11,0 IE2 abverkauft -> Nachfolgemodell: SKV-ND-1110-3-P16 SKV-ND-1110-3-826 2 3~ 15,0 IE2 200-260 Δ / 350-450 Y 30,5 +330 -360 SKV-ND-1110-3-836 3 3~ 18,5 IE2 200-260 Δ / 350-450 Y 37,0 +430 -440 SKV-ND-1110-3-P16 1 3~ 12,6 IE3 190-210 YY /220-240 Δ / 380-420 Y 23,3 +240 -270 SKV-ND-1110-3-P26 2 3~ 17,3 IE3 190-210 YY /220-240 Δ / 380-420 Y 31,7 +360 -410 SKV-ND-1110-3-737 3 3~ 21,3 IE3 380-420 Δ / 660-725 Y 38,3 +480 -440 SKV-ND-1110-3-P46 4 3~ 25,3 IE3 190-210 YY /220-240 Δ / 380-420 Y 46,5 +590 -440 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
2 stufiger Seitenkanalverdichter für Riemenantrieb: SKV-ND-1110-BD Anschlußgewinde: G 4"Motor: nicht im Lieferumfang enthaltenAntrieb kann mittels Riemenscheibe erfolgen (nicht im Lieferumfang) Umdrehungen (U/min): 3000 3600 4200 Luftmenge (m³/h): 1110 1310 1600 Druckbetrieb max: (mbar) 590 540 460 Vakuumbetrieb max: (mbar) 440 440 460 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.
2 flutiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 1940 m³/hAnschlußgewinde: G 4" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-NDF-1940-3-927 A410 3~ 15,0 IE1 345-415 Δ / 600-720 Y 35,0 +110 -130 SKV-NDF-1940-3-937 A412 3~ 20,0 IE1 345-415 Δ / 600-720 Y 40,0 +200 -220 SKV-NDF-1940-3-946 A414 3~ 25,0 IE1 200-240 Δ / 345-415 Y 52,0 +270 -310 SKV-NDF-1940-3-947 A414 3~ 25,0 IE1 345-415 Δ / 600-720 Y 52,0 +270 -310 SKV-NDF-1940-3-826 1 3~ 15,0 IE2 abverkauft -> Nachfolgemodell: SKV-NDF-1940-3-726 SKV-NDF-1940-3-836 2 3~ 18,5 IE2 abverkauft -> Nachfolgemodell: SKV-NDF-1940-3-P36 SKV-NDF-1940-3-726 1 3~ 17,3 IE3 220-240 Δ / 380-420 Y 31,7 +140 -150 SKV-NDF-1940-3-P36 2 3~ 21,3 IE3 190-210 YY /220-240 Δ / 380-420 Y 38,3 +200 -220 SKV-NDF-1940-3-P46 3 3~ 25,3 IE3 190-210 YY /220-240 Δ / 380-420 Y 46,5 +300 -300 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
2 flutiger Seitenkanalverdichter für Riemenantrieb: SKV-NDF-1940-BD Anschlußgewinde: G 4"Motor: nicht im Lieferumfang enthaltenAntrieb kann mittels Riemenscheibe erfolgen (nicht im Lieferumfang) Umdrehungen (U/min): 3000 3600 4200 Luftmenge (m³/h): 1940 2300 2700 Druckbetrieb max: (mbar) 300 250 150 Vakuumbetrieb max: (mbar) 300 280 200 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.
2 flutiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 2050 m³/hAnschluß: 201 mm Flansch table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-NDF-2050-3-927 A420 3~ 15,0 IE1 345-415 Δ / 600-720 Y 35,0 +170 -160 SKV-NDF-2050-3-937 A422 3~ 20,0 IE1 345-415 Δ / 600-720 Y 40,0 +230 -250 SKV-NDF-2050-3-947 A424 3~ 25,0 IE1 345-415 Δ / 600-720 Y 52,0 +270 -310 SKV-NDF-2050-3-826 1 3~ 15,0 IE2 abverkauft -> Nachfolgemodell: SKV-NDF-2050-3-726 SKV-NDF-2050-3-836 2 3~ 18,5 IE2 200-260 Δ / 350-450 Y 32,0 +200 -220 SKV-NDF-2050-3-726 1 3~ 17,3 IE3 220-240 Δ / 380-420 Y 31,7 +170 -160 SKV-NDF-2050-3-P36 2 3~ 21,3 IE3 190-210 YY /220-240 Δ / 380-420 Y 38,3 +230 -250 SKV-NDF-2050-3-P46 3 3~ 25,3 IE3 190-210 YY /220-240 Δ / 380-420 Y 46,5 +280 -310 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie

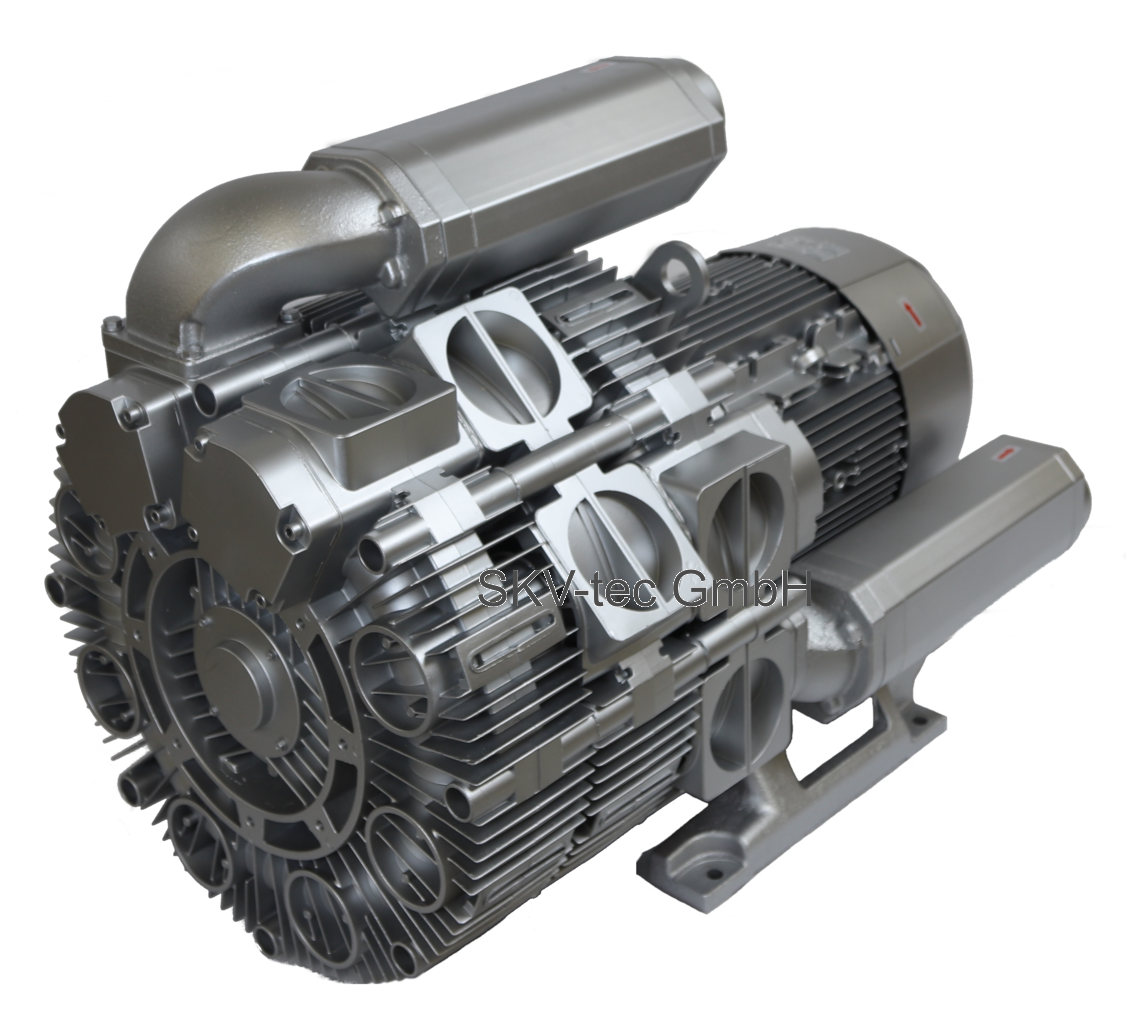

3 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 480 m³/hAnschlußgewinde: G 3" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-HT-480-3-P66 1 3~ 12,6 IE3 190-210 YY /220-240 Δ / 380-420 Y 23,3 +640 -610 SKV-HT-480-3-776 2 3~ 17,3 IE3 220-240 Δ / 380-420 Y 31,7 +980 -610 SKV-HT-480-3-P86 3 3~ 21,3 IE3 190-210 YY /220-240 Δ / 380-420 Y 38,3 +1020 -610 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
1 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 2100 m³/hAnschlußgewinde: G 5" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-NS-2100-3-P26 1 3~ 17,3 IE3 190-210 YY /220-240 Δ / 380-420 Y 31,7 +170 -190 SKV-NS-2100-3-P36 2 3~ 21,3 IE3 190-210 YY /220-240 Δ / 380-420 Y 38,3 +210 -220 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
3 flutiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 3200 m³/hAnschluß: 201 mm Flansch table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-NTF-3200-3-716 1 3~ 25,3 IE3 220-240 Δ / 380-420 Y 46,5 +220 -290 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
